在現代制造業中壓鑄模具起著及其重要的角色，要想生產高質量零件和產品，壓鑄模具是關鍵工具之一，在市場中占據了很大的份額，可以用來生產各種金屬件，如汽車零部件、發動機零件、電子零件、家電零件等。 本文將深入探討如何制作高質量的壓鑄模具，以幫助讀者更好地了解這一關鍵制造工藝。
壓鑄模具是用于在高壓下將液態金屬或合金注入模腔中，進行凝固并形成所需零件或產品的工具。壓鑄模具由上模和下模組成，金屬注入后通過高壓充滿模腔，冷卻后打開模具取出成品。
壓鑄模具的工作原理主要分為以下幾個步驟：
模具閉合：上下模合攏，形成一個封閉的模腔。
注射金屬：液態金屬或合金通過噴嘴被注入模腔中。
充填模腔：金屬在高壓作用下充滿整個模腔。
冷卻凝固：金屬冷卻并逐漸凝固成型。
開模取件：待金屬完全凝固后，模具打開，取出成品零件。
通過這一系列步驟，壓鑄模具可以高效地制造復雜形狀的金屬零件，廣泛應用于汽車制造、航空航天、電子設備、電器、儀器設備、消費電子等行業。
1. 形狀復雜的產品制造：壓鑄模具可以用于制造形狀復雜的金屬零件和產品。 2. 高效生產：通過壓鑄模具，可以更短時間內、更快的速度生產大批量的成品。 3. 提高產品質量：壓鑄模具可以確保產品的一致性和精度，生產出的產品尺寸準確，質量可靠。 4. 節約成本：壓鑄模具可以節約原材料、人力和生產周期，降低產品生產成本。
在設計壓鑄模具之前，首先要獲取客戶提供的產品3D圖紙或?qū)嵨飿悠?，然后進行模具設計制造，下面是壓鑄模具制造的簡要步驟：
確認需求：了解客戶對產品的要求和規格。
分析設計：根據實物樣品或3D圖，進行模具設計，考慮一模出幾個產品的生產情況。
技術評估：評估設計方案，確保模具結構合理，滿足生產需求。
數值模擬：通過數值模擬分析模具設計方案，驗證其可行性。
客戶確認：與客戶確認設計方案，修改優化至雙方達成一致。
模具鋼材料選用：選擇適合的模具鋼材料，考慮使用壽命和生產效率。
模具設計：制定詳細的模具設計圖紙，并考慮一模多腔和進料口設計。

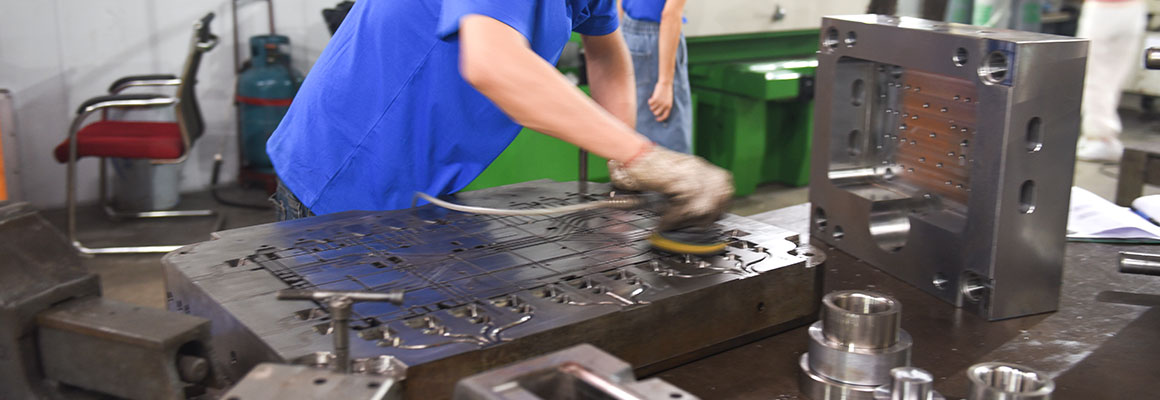

制造加工：按照模具設計圖紙，對模具零件進行車削、銑削、鏜削、磨削等加工工藝，制作出上模、下模、滑塊等模具零部件。。
組裝調試：組裝模具零部件，進行開合、脫模測試和調試。
產品試制：使用模具進行產品試制，檢查產品質量和脫模情況。
檢測驗收：進行模具的全面檢測和驗收，確保質量達標。
這樣的流程可以有效地確保模具設計生產的順利進行。

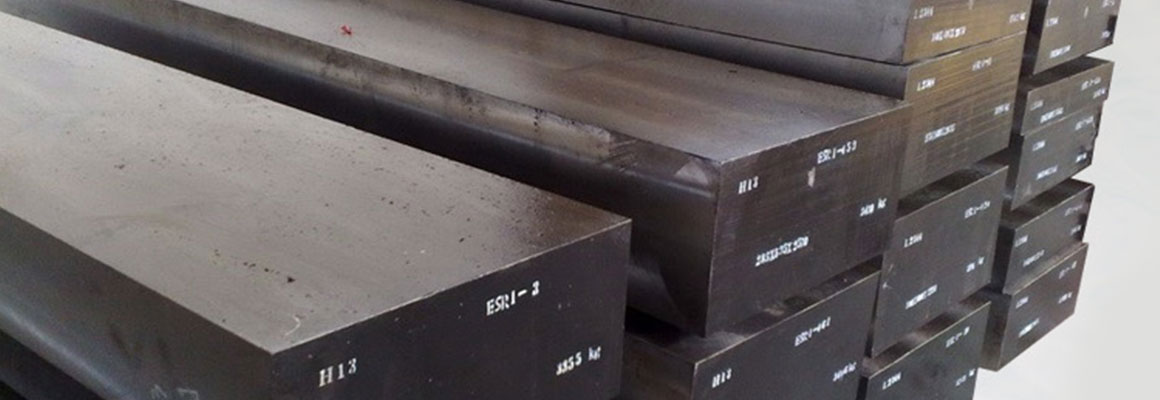

當選擇鋼材用于制造壓鑄模具時，會考慮以下一些因素：
1.耐熱性：壓鑄過程需要承受高溫和高壓，因此需要選擇具有良好耐熱性能的鋼材，如H13和H11鋼。 ?H13鋼：耐磨性和熱沖擊性好，適合用于高溫下長時間工作。 ?H11鋼：熱強度高，熱震穩定性好，適合制造大型模具或高壓模具。
2. 耐磨性：模具在生產中會頻繁接觸金屬液態狀態，因此需要能夠耐高速液態金屬?zèng)_擊和摩擦的鋼材，如718鋼和NAK80鋼。 ?718鋼：硬度高、磨損性能好，適合制造要求高精度的壓鑄模具。 ?NAK80鋼：優良的耐磨性、耐熱性和抗收縮性，適合制造高光潔度的壓鑄模具。
3. 尺寸穩定性：模具在高溫高壓下需要保持穩定的尺寸，因此選用具有較好尺寸穩定性的鋼材非常重要。
4. 壽命和成本：綜合考慮模具的使用壽命和制造成本，選擇適合的鋼材也是必不可少的因素。
這些鋼材都各自具備一定的特性，其選擇取決于具體產品的要求、生產環境和成本考量。因此，在選擇鋼材時需要綜合考慮上述因素，以確保模具能夠滿足生產需求并具有較長的使用壽命。
在壓鑄生產中，模具的質量控制與檢測是至關重要的環節。通過嚴格的控制和檢測，確保模具制造符合標準，才能做出可靠的產品質量。本文將介紹常見的控制方法和檢測方法，幫助你更好地了解模具制造中的質量管理流程。
設計評審：在模具設計階段進行專業評審，確保設計方案符合要求并沒有漏洞。

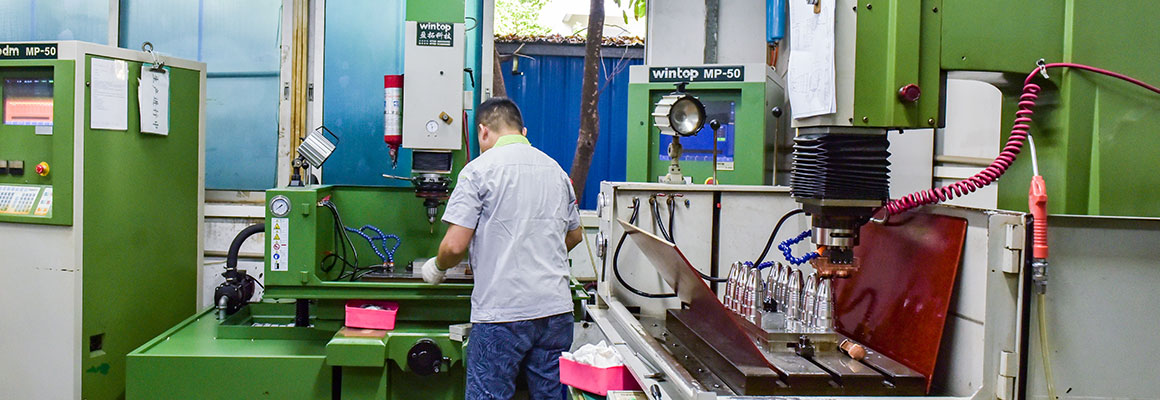

工藝控制：使用高精度、可靠性高的加工設備進行模具加工，以確保每道工序的質量和精度。
材料檢測：對模具材料進行嚴格的檢測，確保選用的鋼材符合要求，避免因材料質量問題導致的質量缺陷。
熱處理控制：嚴格控制模具熱處理參數，確保模具的硬度和耐磨性符合要求。
組裝調試：對模具進行嚴格的組裝調試工作，以檢驗?zāi)＞叩拈_(kāi)合精度和脫模情況。
產品試制：使用模具進行產品試制，檢查產品質量和外觀是否符合要求，同時驗證模具的生產性能。
定期維護：建立模具定期維護保養的制度，確保模具長期穩定使用，延長模具壽命。 以上這些方法有助于確保壓鑄模具的質量穩定性和生產效率，并有效控制制造過程中可能出現的質量問題。

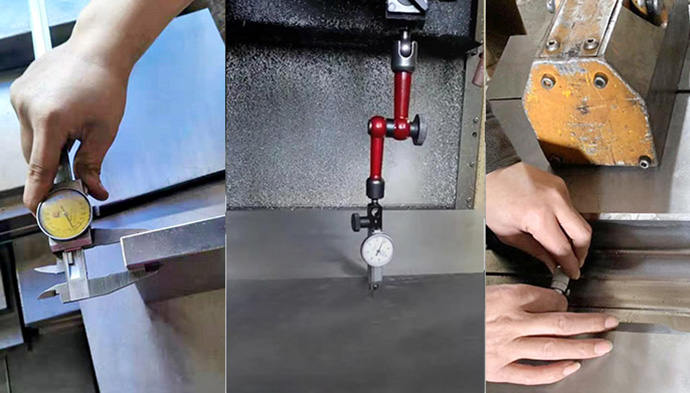

1. 尺寸檢測：通過三坐標測量?jī)x、投影儀、卡規等工具對模具的尺寸進行精確測量，確保模具尺寸符合設計要求。 2. 表面質量檢測：利用表面粗糙度測試儀、顯微鏡等設備檢測模具表面的光潔度和平整度。 3. 材料成分檢測：通過光譜儀、金相顯微鏡等設備對模具材料的成分進行分析，確保使用符合要求的鋼材。 4. 硬度檢測：使用洛氏硬度計、布氏硬度計等設備對模具表面和內部的硬度進行檢測，判斷材料的硬度是否滿足要求。 5. 熱處理質量檢測：通過金相顯微鏡、顯微硬度計等設備對模具進行熱處理組織結構和硬度檢測，確保熱處理效果良好。 6. 功能檢測：對模具進行裝配、開合、脫模等操作檢測，驗證模具的功能性能和穩定性。 以上這些質量檢測方法在壓鑄模具制造過程中起著至關重要的作用，確保模具質量達標，生產出優質的壓鑄產品。
未來壓鑄的趨勢將朝著智能化、自動化、綠色化的方向發展。其中，數字化和智能化將成為壓鑄產業的重要發展方向，通過引入人工智能、物聯網等技術，實現生產過程的智能化管理和優化。同時，隨著環保意識的不斷提高，綠色化生產也將是壓鑄產業未來的重點發展方向之一。
特斯拉采用了6000噸級的壓鑄機，首次在Model Y后地板上采用了一體化壓鑄技術，這使得Model Y后地板的零件減少了79個，焊點由700-800個減少到50個，相同部件的生產時間由至少兩小時縮短至80-90秒。這一創新不僅提高了生產效率，還降低了生產成本，同時也為汽車制造業帶來了更加可靠、耐用的產品。特斯拉這采用一體化壓鑄技術的成功案例，也表明了這種技術在未來壓鑄產業中的潛力和前景。為汽車制造等行業帶來更加高效、精準的生產體驗。
因此，我們可以看到，無論是從環保、效率還是成本等方面來看，一體化壓鑄技術都具有很大的發展?jié)摿褪袌?chǎng)前景。未來，我們可以期待這種技術在更多的行業中得到應用和發展。
傳統壓鑄主要用于制造單個零部件，而一體化壓鑄則旨在將多個獨立、分散的零部件高度集成，通過一次性壓鑄來制造大型鑄件。因此，一體化壓鑄與傳統壓鑄之間的競爭也將更加白熱化。在這種情況下，企業需要不斷提高自身的技術研發能力和市場競爭力，以應對日益激烈的市場競爭。
廣東長創精密智造有限公司立足行業16年，是一家專注于精密鎂合金壓鑄，鋁合金壓鑄，鋅合金壓鑄，壓鑄模具設計與制造。你只需把您的需求我們，我們將分配專業的壓鑄工程師為您提供專業的壓鑄模具制造解決方案。
本文全面介紹了如何制作高質量壓鑄模具，包括基本概念、工作原理、作用，以及制造步驟和材料選擇等關鍵內容。讀者將從中學習壓鑄模具的基礎知識，了解其在各個行業中的廣泛應用。此外，還可以了解如何選擇合適的材料制作壓鑄模具，以提高生產效率和產品質量，為其工作或研究提供有益的參考和指導。
